91香蕉视频下载地址膜是一種91香蕉视频下载地址合成材料，包括聚乙烯、聚氯乙烯、聚化聚乙烯等。91香蕉视频下载地址膜具有良好的物理、化學和水力學特性。91香蕉视频下载地址膜單側或兩側熱合織物的複合材料稱為複合91香蕉视频下载地址膜。複合91香蕉视频下载地址膜不僅可以防止薄膜在受力時被石頭的棱角刺穿，還可以替代礫石等材料進行過濾和排水。

複合91香蕉视频下载地址膜具有較強的適應壩體變形的能力。作為壩體防滲材料，可設置在壩體上遊或壩體中心作為壩體防滲體。

（2）在連續均勻的基礎上，91香蕉视频下载地址膜受壓均勻時，其厚度可等於或小於土壤平均粒徑的1/5；在200~300m水頭的作用下，在中砂墊層上鋪設0.1~0.2mm厚的91香蕉视频下载地址膜，可長期使用。

（3）91香蕉视频下载地址膜在分子結構和製造工藝上不透水，但試驗研究和工程實踐證明，由於製造工藝的各種原因，常用的91香蕉视频下载地址膜不是絕對不透水的，或者隻能說是相對不透水的。如果遵循達西滲透定律的概念，水利工程認為K10-10cm/s的滲透係數為不透水，可稱為不透水91香蕉视频下载地址膜的滲透係數為K10-14cm/s。這是因為91香蕉视频下载地址膜防滲體的厚度比粘土防滲體薄得多，在相同水頭差的作用下，其水力梯度遠大於後者。

（4）當界麵土（或混凝土等材料）共同工作時，由於接觸麵不均勻、土壤顆粒粗糙、土壤局部變形較大，在高水頭作用下，91香蕉视频下载地址膜可能破裂、撕裂，失去或削弱其防滲性能，需要進行相應的防滲試驗。

（5）根據不同配置的砂卵石支撐層上的聚乙烯薄膜試驗，可以看出顆粒級配越好，耐水壓性越強；顆粒越細，耐水壓力越強；厚度為0.25mm的聚乙烯91香蕉视频下载地址膜在級配較好的砂卵石層上可承受200m水頭。

（6）一般來說，壓力越大，土粒越厚，91香蕉视频下载地址膜越容易破裂。試驗表明，同一PE膜分別與細砂、中砂和粗砂接觸，結果為0.5MPa、O.4MPa和0.3MPa。當與粗砂接觸時，兩層PE膜的頂部破裂壓力增加到0.6MPa。可以看出，91香蕉视频下载地址膜不應與厚土粒接觸，必要時應使用複合91香蕉视频下载地址膜，以保護91香蕉视频下载地址膜不受損壞。

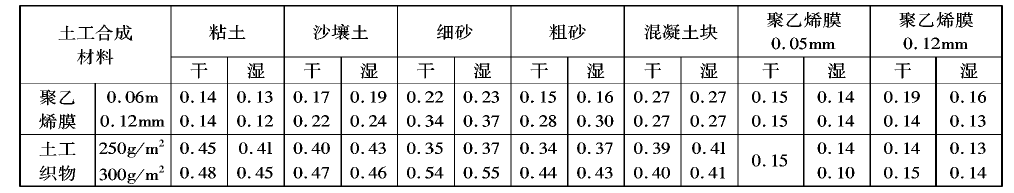

（7）在斜坡上鋪設91香蕉视频下载地址膜時，91香蕉视频下载地址膜與其他材料（包括土）之間的摩擦特性是設計中非常重要的控製指標。91香蕉视频下载地址膜表麵光滑，與其他材料的摩擦角小於土壤的摩擦角，容易沿斜麵滑動。
